Перед покупкою зверніть увагу

• Робочий діапазон починається з 1710 МГц. Антена не працює з LTE-900 (Band 8) — це той діапазон, на якому оператори часто тримають 4G у віддалених селах. Перед замовленням подивіться в налаштуваннях роутера, на якій частоті він реєструється у вашій точці. Якщо єдиний доступний сигнал — 900 МГц, ця антена не допоможе.

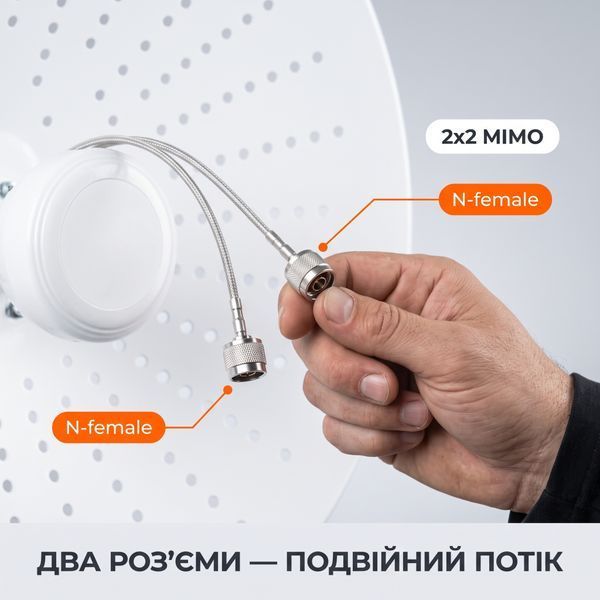

• Кабелю до роутера в комплекті немає. Опромінювач має два короткі виводи з роз'ємами N-female. Коаксіальний кабель 50 Ом і перехідники під ваш пристрій (SMA, TS9 або CRC9) купуються окремо.
• Антена постачається розібраною. Дзеркало складається з сегментів, збирання виконується на місці за допомогою гвинтів з комплекту.
• Вузька діаграма спрямованості вимагає точного наведення. Це не панельна антена, яку достатньо приблизно повернути в бік вишки. Відхилення на один-два градуси помітно знижує рівень сигналу.
• Щогла не входить у комплект. Кріплення розраховане на трубу діаметром 40-50 мм.

Стабільний інтернет там, де сигнал ледве ловиться

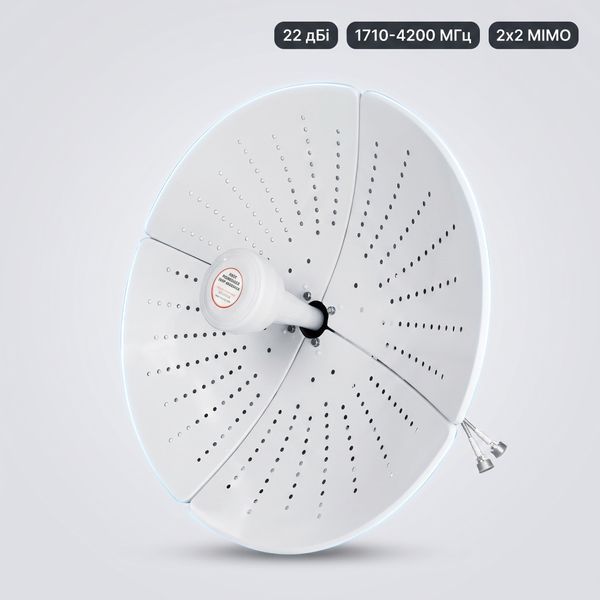

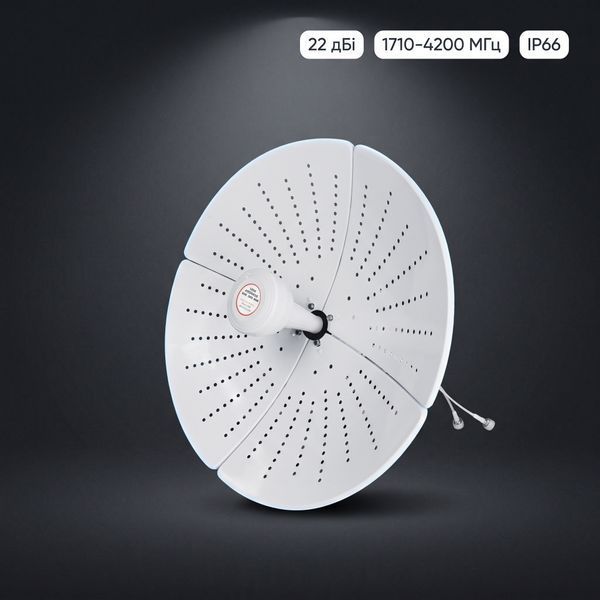

Параболічна антена 4G/5G SUNCOMM AN-Q26 з підсиленням 22 дБі витягує мобільний інтернет там, де роутер показує одну поділку. Спрямована 2x2 MIMO антена для села, дачі, ферми та віддаленого об'єкта: збирає сигнал базової станції з кілометрової відстані й віддає його на роутер стабільним потоком. «Дуже добре ловить і фільтрує сторонні сигнали» — саме так працює дзеркальна конструкція.

Сумісність: діапазони, оператори, обладнання

Підтримувані діапазони мобільного зв'язку

Робоча смуга 1710-4200 МГц перекриває всі актуальні для України діапазони 4G, окрім низькочастотних, а також повністю охоплює основний європейський діапазон 5G:

• LTE Band 3 (1800 МГц) — базовий діапазон 4G усіх трьох операторів
• LTE Band 1 (2100 МГц) — колишні 3G-частоти, переведені під 4G
• LTE Band 40 (2300 МГц) — TDD-діапазон, який оператори розгортають з 2022 року
• LTE Band 7 (2600 МГц) — високошвидкісний діапазон великої ємності
• 5G NR n78 (3400-3800 МГц) — основний діапазон 5G у Європі та в Україні
• 5G NR n1, n3, n7, n40 — 5G на рефармованих 4G-частотах
• Wi-Fi 2400 МГц та частина діапазону 3.x-4.2 ГГц — для радіомостів і фіксованого бездротового доступу

Діапазони, які антена не підтримує

Нижня межа 1710 МГц означає, що поза робочою смугою залишаються LTE Band 8 (900 МГц), LTE Band 20 (800 МГц) та 5G n28 (700 МГц). Якщо ваш модем у поточному місці реєструється лише на 900 МГц, потрібна широкосмугова антена з нижньою межею 700-800 МГц.

Оператори

Антена працює з мережами Київстар, Vodafone Ukraine та lifecell на всіх діапазонах вище 1710 МГц. Для 5G у діапазоні n78, який оператори запускають у Києві, Львові, Харкові та Бородянці, антена підходить повністю — це якраз її сильна сторона на тлі більшості антен на ринку, що обмежені стелею 2700 МГц.

Роутери, модеми та CPE

Два роз'єми N-female дозволяють підключити будь-який пристрій із двома зовнішніми антенними входами — за наявності відповідного кабелю і перехідників:

• Стаціонарні 4G/5G роутери з входами SMA або TS9
• USB-модеми з роз'ємами TS9 і CRC9
• Промислові маршрутизатори з входами SMA
• Вуличні CPE та радіомости з роз'ємами N
• Репітери й підсилювачі стільникового зв'язку з N-входами

Що дають характеристики на практиці

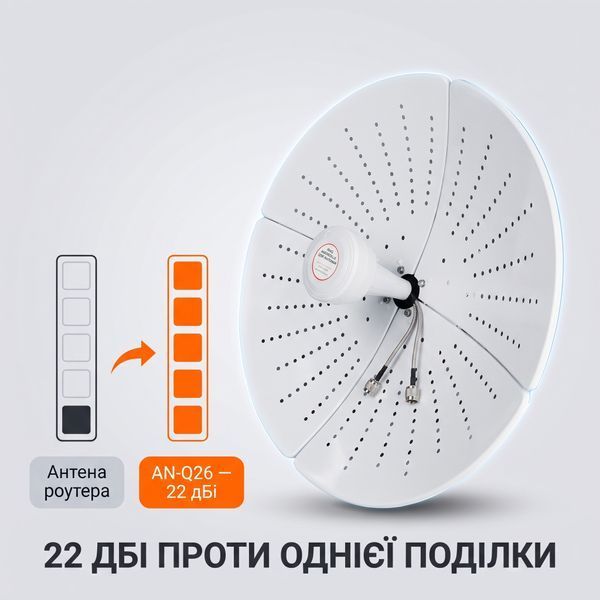

• Підсилення 22 дБі — рівень сигналу зростає в десятки разів порівняно з вбудованою антеною роутера. Це різниця між обірваним відео і стабільним потоком.

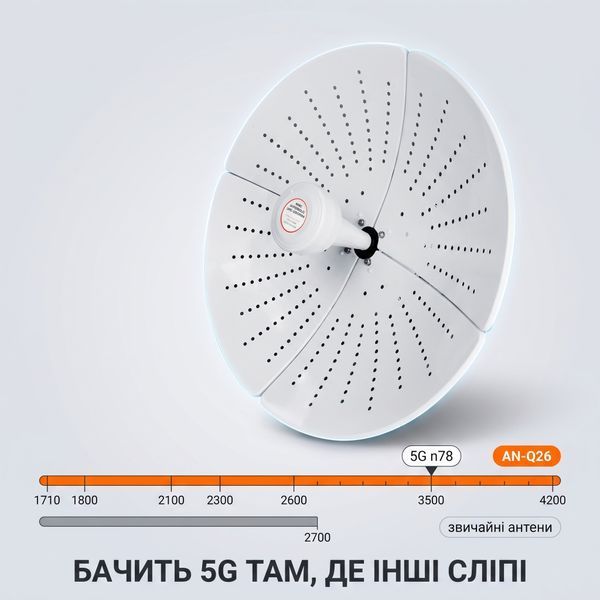

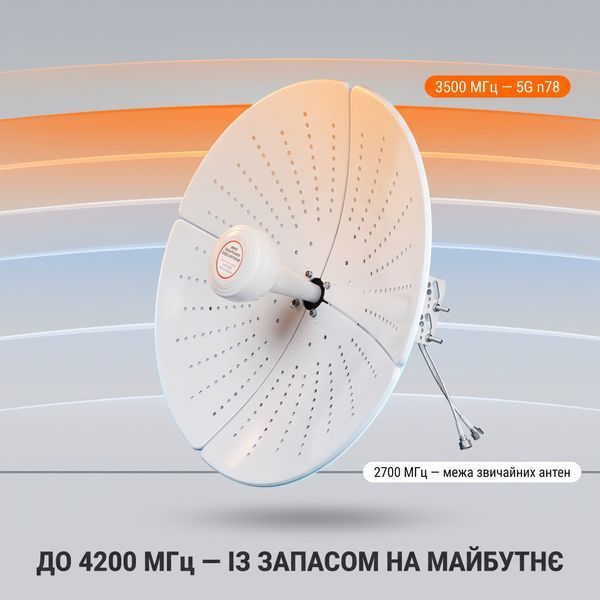

• Діапазон 1710-4200 МГц зі смугою 2490 МГц — антена не застаріє після запуску 5G. Більшість українських антен обмежені 2700 МГц і фізично не бачать діапазон n78 на 3500 МГц. Ця бачить.
• 2x2 MIMO з горизонтальною і вертикальною поляризацією — два незалежні потоки даних замість одного. Роутер отримує вдвічі більшу пропускну здатність на тій самій частоті.

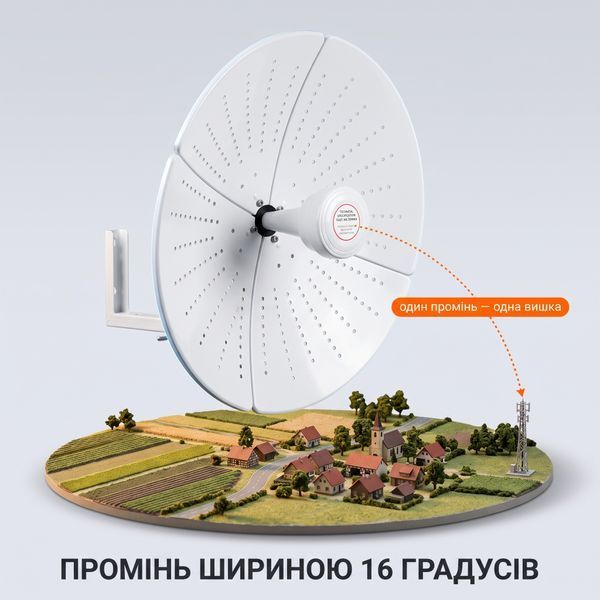

• Діаграма спрямованості 16° по горизонталі та 12° по вертикалі — вузький промінь відсікає перешкоди й сусідні вишки. Роутер тримається за одну базову станцію, а не стрибає між кількома.
• Відношення вперед/назад від 25 дБ — сигнали й завади ззаду антени пригнічуються, співвідношення сигнал/шум зростає, швидкість тримається рівною.
• КСХ не більше 2.0 при опорі 50 Ом — узгодження з кабелем і роутером без зайвих втрат потужності на відбиття.

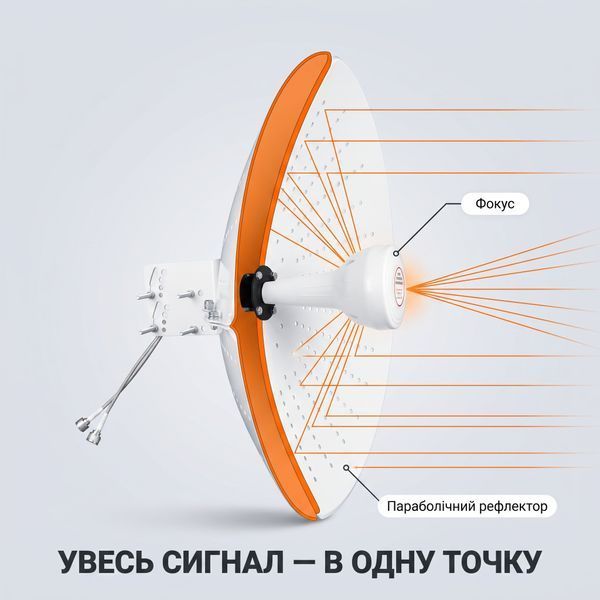

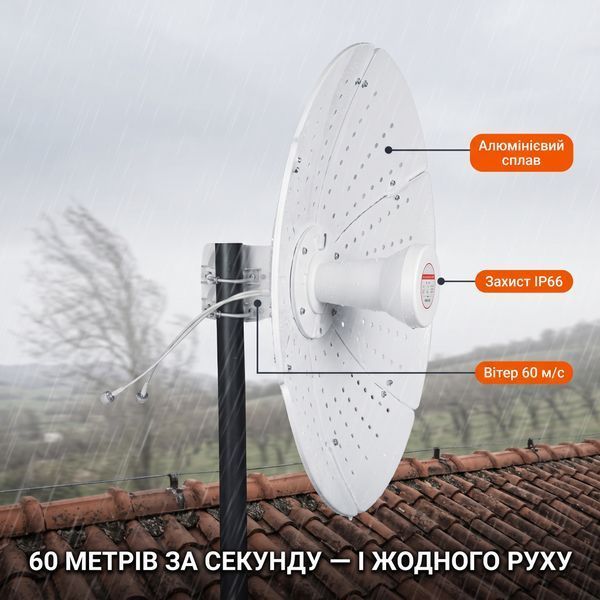

• Перфороване дзеркало з алюмінієвого сплаву — отвори пропускають вітер і знижують парусність, тому конструкція витримує пориви до 60 м/с і не працює як вітрило на щоглі.
• Захист IP66 — повний захист від пилу й потужних струменів води. Антена розрахована на цілорічну роботу під дощем, снігом і сонцем.
• Вага 3 кг і розбірна конструкція — монтаж на щоглу вдвох без крана й підйомника, а компактна коробка спрощує доставку.
• Максимальна потужність 100 Вт — запас для роботи в комплекті з репітером або передавальним обладнанням.

Технічні характеристики

Як встановити й налаштувати, щоб отримати максимум

Знайдіть базову станцію до того, як лізти на дах

Вузький промінь 16 на 12 градусів — головна перевага цієї антени і водночас головна складність монтажу. Наводити її навмання марно. Скористайтеся застосунками для пошуку стільникових вишок, щоб визначити напрямок на найближчу базову станцію вашого оператора, і тільки після цього піднімайтеся на щоглу.

Наводьте поетапно

Спочатку повертайте антену по горизонталі кроком 5-10 градусів, після кожного повороту витримуйте паузу одну-дві хвилини й дивіться на показник RSRP у веб-інтерфейсі роутера. Знайшовши приблизний напрямок, переходьте до кроку 2-3 градуси. Далі підберіть кут нахилу. Останнім етапом підберіть поляризацію, повертаючи антену навколо власної осі — на різних вишках виграшним буває різний кут.

Не зіпсуйте результат кабелем

Кабель — місце, де найчастіше втрачається все, що дала антена. Тримайте довжину до 10 метрів, використовуйте коаксіал із хвильовим опором 50 Ом і щільністю обплетення від 60 відсотків. Прокладайте його рівно, не змотуйте залишок у бухту біля роутера — кільце кабелю працює як дросель і з'їдає сигнал. Місця з'єднань обов'язково герметизуйте.

Порада з практики

Орієнтуйтеся не на кількість поділок, а на цифри. У веб-інтерфейсі роутера відкрийте сторінку стану мережі й дивіться на RSRP та SINR. RSRP показує рівень сигналу: чим ближче до нуля, тим краще, значення від мінус 90 дБм вважається добрим. SINR показує чистоту сигналу, і саме він визначає реальну швидкість — цільове значення від 15 дБ. Часто буває так, що після повороту антени RSRP просів на два дБм, а SINR виріс на п'ять — і швидкість зросла вдвічі. Налаштовуйте по SINR.

Типові сценарії

• Будинок у селі за 10-20 км від вишки. Класичний випадок для цієї антени: пряма видимість на базову станцію, підйом на щоглу над дахом, стабільні 4G-швидкості замість обірваних дзвінків.
• Дача або будівельний майданчик без дротового інтернету. Антена плюс роутер із SIM-картою дають повноцінну мережу для кількох пристроїв.
• Перехід на 5G. Якщо у вашому місті вже працює n78 на 3500 МГц, антена дозволяє впіймати його на дистанції, недосяжній для смартфона чи звичайної панельної антени.
• Ферма, пасіка, віддалений об'єкт із відеоспостереженням. Стабільний канал для передачі відео й телеметрії там, де інші рішення не дотягуються.

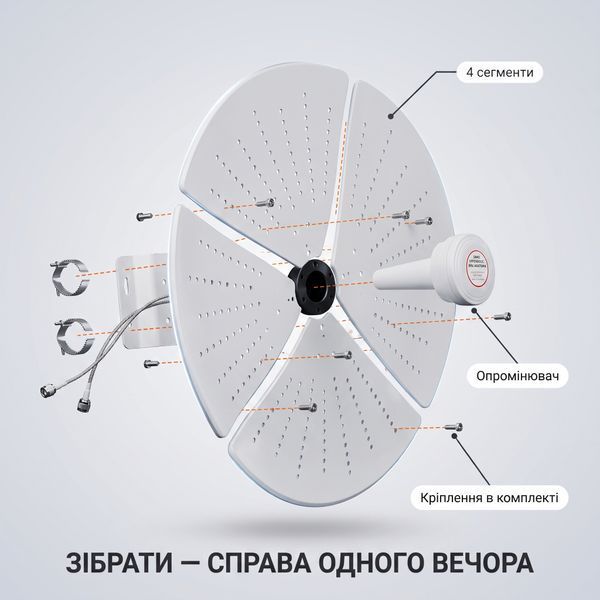

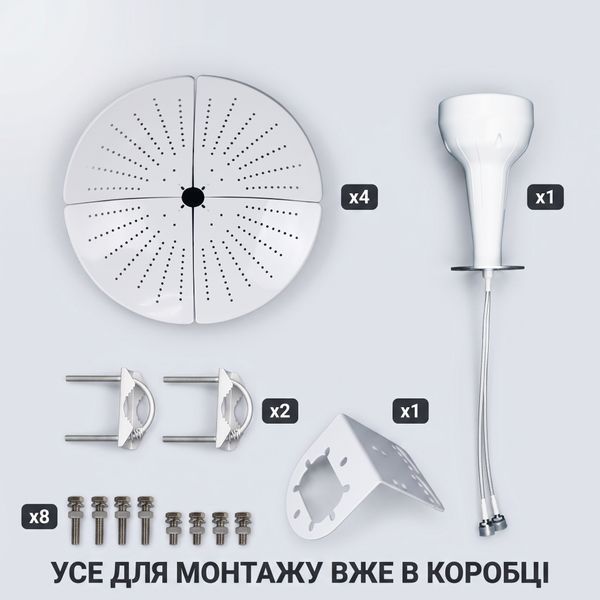

Комплект поставки

• Рефлектор (дзеркало) у розібраному вигляді
• Опромінювач із двома виводами та роз'ємами N-female
• Монтажний кронштейн
• Хомути для кріплення на щоглу — 2 шт
• Комплект гвинтів і кріплення

Чому вигідно замовляти в нас

• Товар у наявності на складі в Україні — без очікування посилки з Китаю
• Відправлення в день замовлення при оформленні до обіду
• Доставка Новою поштою та Укрпоштою по всій країні
• Оплата при отриманні або за реквізитами — на ваш вибір
• Офіційна гарантія та обмін у разі виявлення заводського дефекту
• Консультація перед покупкою: допоможемо визначити, чи підходить антена саме для вашої точки та які потрібні кабель і перехідники
• Кабелі, перехідники й супутні аксесуари можна замовити одразу разом з антеною

Що кажуть покупці

Що найбільше подобається. Головне, за що хвалять цю антену — здатність працювати чисто там, де в ефірі багато зайвого. «Дуже добре ловить і фільтрує сторонні сигнали» — це прямий наслідок вузької діаграми спрямованості й високого відношення вперед/назад. Окремо відзначають упаковку та швидкість відправлення від виробника: «Прийшла приблизно за тиждень, чудово запакована». Є й повторні замовлення — покупці зі США та Польщі поверталися за товаром вдруге, а загальна оцінка позиції становить 5.0.

Типові сумніви. Перше питання — чи не завелика й не заважка антена для приватного монтажу. Три кілограми та розбірна конструкція знімають це занепокоєння: підняти й закріпити на щоглу цілком реально вдвох, без спецтехніки. Друге питання — чи витримає вона зиму. Ступінь захисту IP66 і корпус з алюмінієвого сплаву розраховані саме на цілорічну вуличну експлуатацію, а перфорація дзеркала знижує парусність під час штормових поривів.

Згадані недоліки. Є відгук, у якому антена не дала результату: «У моїх умовах не запрацювала». Це важливий момент, і ми не будемо його замовчувати. Параболічна антена — інструмент вузького призначення, і в двох випадках вона справді не допоможе. Перший: у точці встановлення доступний лише LTE-900, який лежить поза робочим діапазоном. Другий: між антеною та вишкою немає навіть умовної прямої видимості — щільна забудова, ліс, пагорб. Тому перед замовленням варто витратити десять хвилин і перевірити, на якій частоті працює ваш модем та де стоїть найближча базова станція. Якщо умови підходять, результат буде саме таким, як в іншому відгуку: «Чудовий товар і компанія».

Параболічна антена 4G/5G MIMO AN-Q26 на 22 дБі — рішення для тих, кому потрібен стабільний мобільний інтернет за межами міста, з запасом на 5G у діапазоні 3500 МГц. Замовляйте з доставкою по Україні, а якщо сумніваєтесь щодо сумісності з вашим роутером — напишіть нам, підберемо кабель і перехідники разом.
