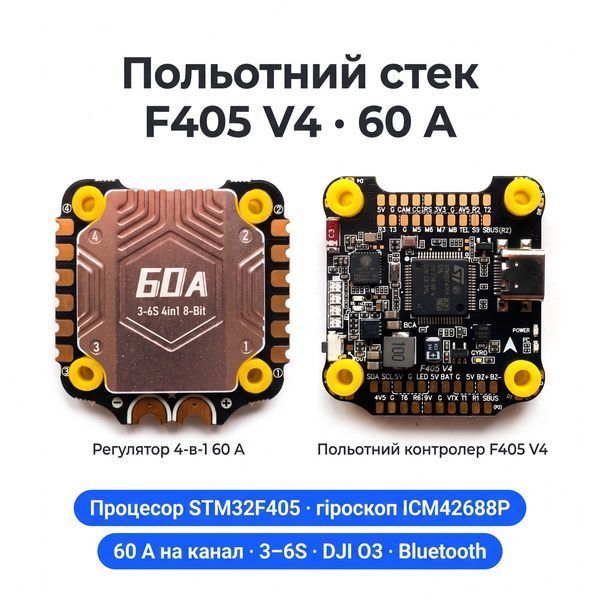

Полётный стек F405 V4 BLS 60A 30×30: контроллер и регулятор 60 А для дронов 7–10″ на 3–6S

Полётный стек Everon F405 V4 BLS 60A — готовая пара «полётный контроллер + 4-в-1 регулятор 60 А» под крепление 30×30 мм для FPV-дронов 7–10 дюймов. Это аналог SpeedyBee F405 V4 BLS 60A: та же схема и разводка падов, тот же комплект. Владельцы F405 V4 называют его «идеальным стеком для 6S Li-ion лонгрейнджа».

Перед покупкой обратите внимание

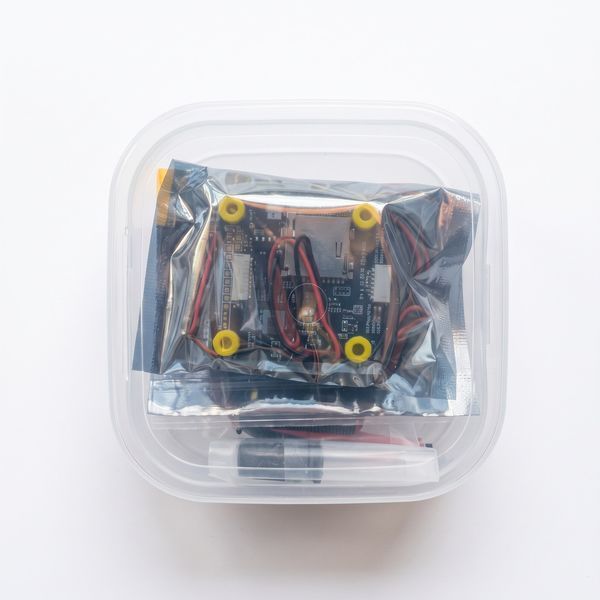

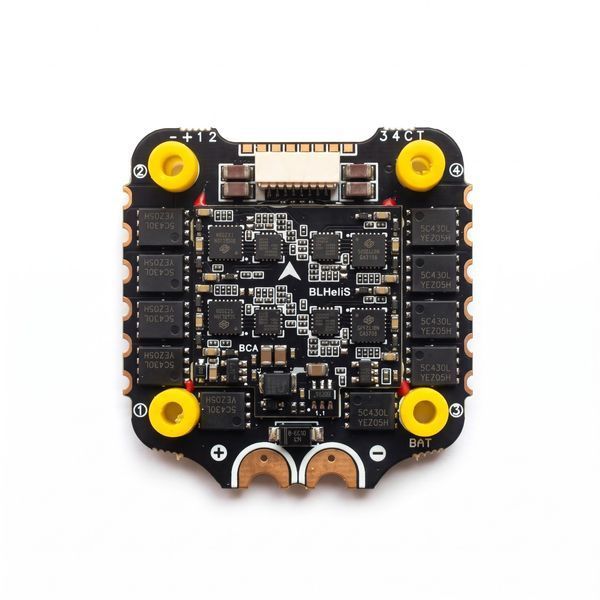

• Это не оригинал SpeedyBee. Плата без логотипа, с маркировкой «BCA», поставляется в антистатическом пакете в пластиковом контейнере, без фирменной коробки. Схема, подписи падов и комплект — как у SpeedyBee F405 V4 BLS 60A
• Конденсатор 1000 мкФ обязателен. Он есть в комплекте: припаяйте его к силовым контактам регулятора до первого подключения аккумулятора — так стек не сгорит от скачков напряжения
• Телеметрии регулятора нет на штатной прошивке BLHeli_S. Для RPM-фильтра регулятор перепрошивают на Bluejay — тогда работает двунаправленный DShot
• DJI Air Unit и SBUS-приёмник одновременно: провод SBUS в жгуте DJI нужно вынуть или перерезать, иначе приёмник конфликтует с DJI
• Проверьте плату сразу после получения, до пайки: подключите по USB к Betaflight и посмотрите, определяются ли гироскоп, барометр, OSD и microSD. Так вы сразу увидите, всё ли в порядке, и сможете воспользоваться возвратом в течение 14 дней

С чем работает стек F405 V4 BLS 60A

Цифровое видео

• DJI O3 Air Unit — штатным 6-пин кабелем из комплекта O3
• Caddx Vista, RunCam Link, DJI Air Unit V1 — 6-пин кабелем из комплекта стека

Приёмники

• ELRS / CRSF (рекомендуется UART2 — пады T2 / R2)
• SBUS, PPM, Spektrum

Прошивки

• Betaflight и INAV, target SPEEDYBEEF405V4
• Регулятор: BLHeli_S или Bluejay

Рамы и моторы

• Квадрокоптеры 7–10″, а также X8 и Y6 — благодаря 8 выходам на моторы

Преимущества на практике

• Регулятор 60 А на канал (80 А до 10 с) — запас для сборок 7–10″ на 6S, в том числе лонгрейнджа и тяжёлых дронов

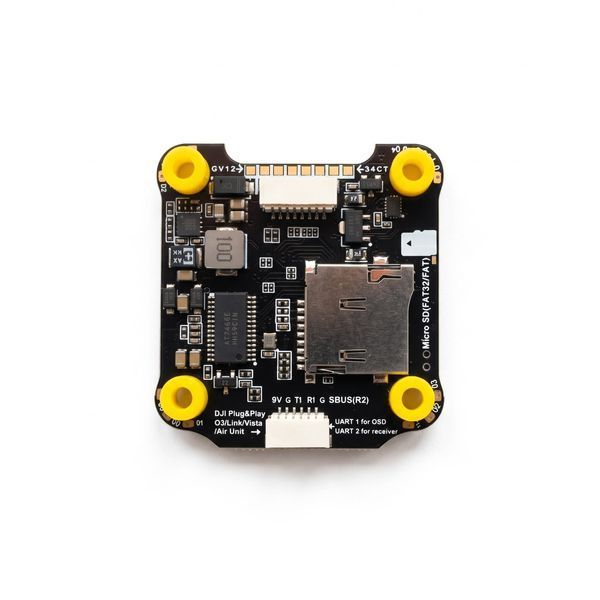

• Разъём DJI Plug&Play — DJI O3, Vista или Link подключаются одним 6-пин кабелем, без пайки проводов видео и OSD
• Bluetooth-модуль на плате — настройка Betaflight и регулятора с телефона через приложение SpeedyBee, как на оригинальном F405 V4
• 6 UART, из них 4 свободных — приёмник, GPS, цифровая система и дополнительная периферия без «танцев» с ресурсами
• Мощные BEC: 5 В 3 А и 9 В 3 А — отдельная линия 9 В для видеопередатчика и камеры, плюс 3,3 В и 4,5 В для приёмника и GPS (4,5 В питается даже от USB)
• Барометр, OSD и Blackbox на microSD — удержание высоты в INAV, аналоговый OSD и запись полётов для настройки PID
• Индикатор заряда из 4 светодиодов — уровень аккумулятора виден прямо на полётнике
• Датчик тока в регуляторе — в Betaflight достаточно вписать scale 400 и offset 0
• Металлический радиатор на силовых ключах регулятора — лучше отводит тепло на долгих полётах

Технические характеристики стека F405 V4 BLS 60A

Как получить максимум от стека

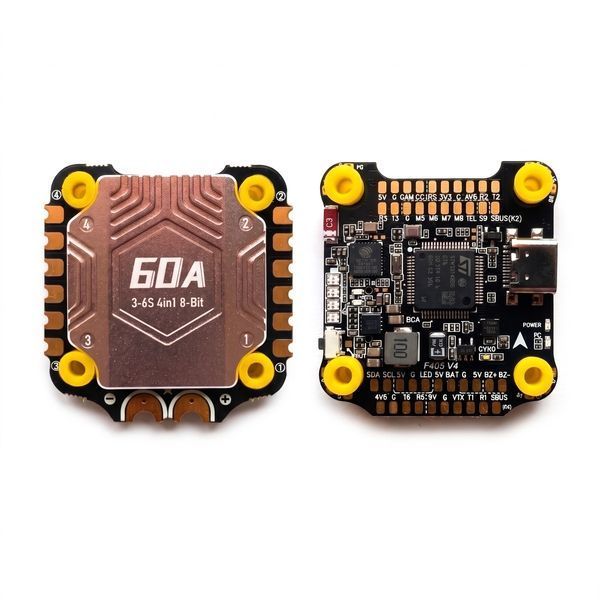

Порядок в стеке. Полётный контроллер ставится сверху, регулятор — снизу, между ними силиконовые втулки. Стрелка на плате контроллера показывает направление вперёд; если плата повёрнута, исправьте ориентацию в Betaflight (Board and Sensor Alignment).
Первое подключение. Сначала припаяйте конденсатор и силовой кабель XT60, проверьте, нет ли замыканий, и впервые подключайте аккумулятор через smoke stopper — так делают опытные пилоты с любым новым стеком.

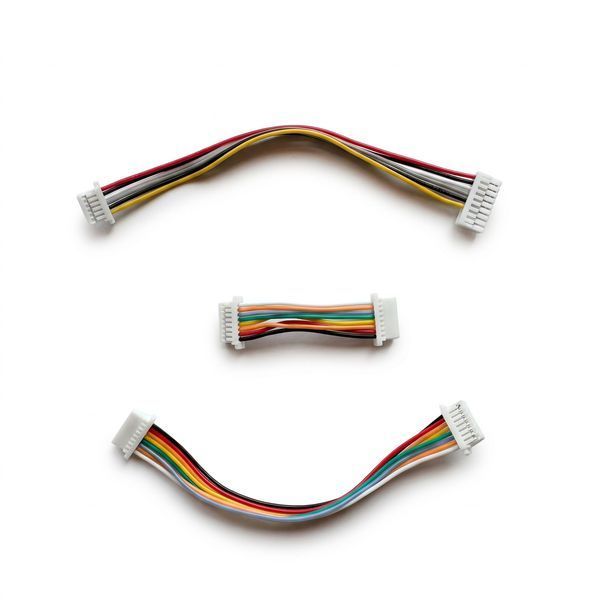

Шлейф между платами. В комплекте два 8-пин шлейфа: 28 мм — для обычного стека, 72 мм — когда «хвост» регулятора смотрит вперёд. Разъём должен сесть плотно: шаткий контакт между платами — типичная причина выгорания BEC.
Bluejay для RPM-фильтра. Через esc-configurator.com регулятор перепрошивается на Bluejay (тип J-H-40), после чего в Betaflight включается двунаправленный DShot и RPM-фильтр, который лучше убирает шумы моторов.
Совет эксперта. Для Blackbox берите microSD SDHC до 32 ГБ и форматируйте в FAT32 — более крупные SDXC-карты плата не видит. Если после включения пропал OSD, сначала отключите Blackbox и проверьте снова.

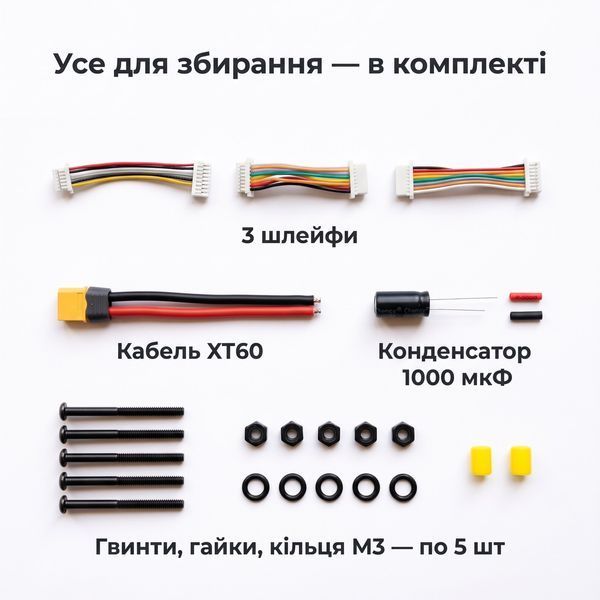

Комплект поставки

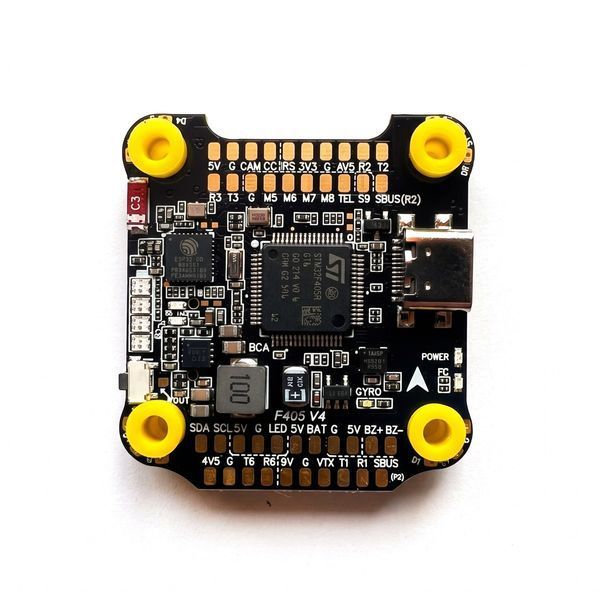

• Полётный контроллер F405 V4 — 1 шт

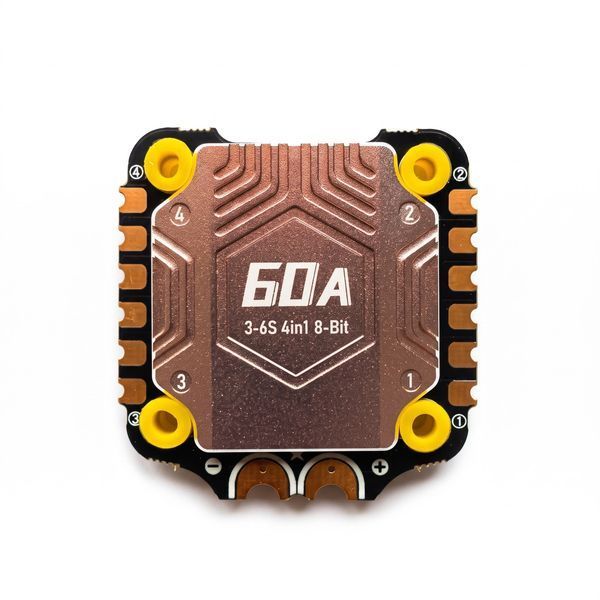

• Регулятор 4-в-1 BLS 60A — 1 шт
• Шлейф 8-пин между платами: 28 мм и 72 мм — 2 шт
• Кабель DJI 6-пин, 80 мм — 1 шт

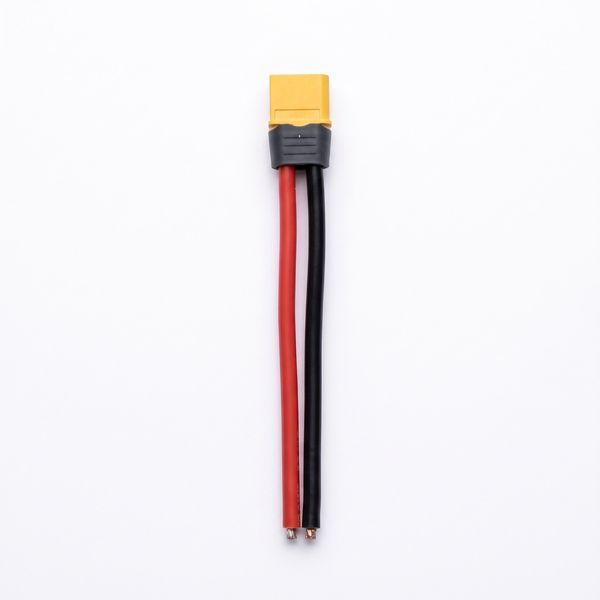

• Силовой кабель с разъёмом XT60, провод 12 AWG 95 мм — 1 шт

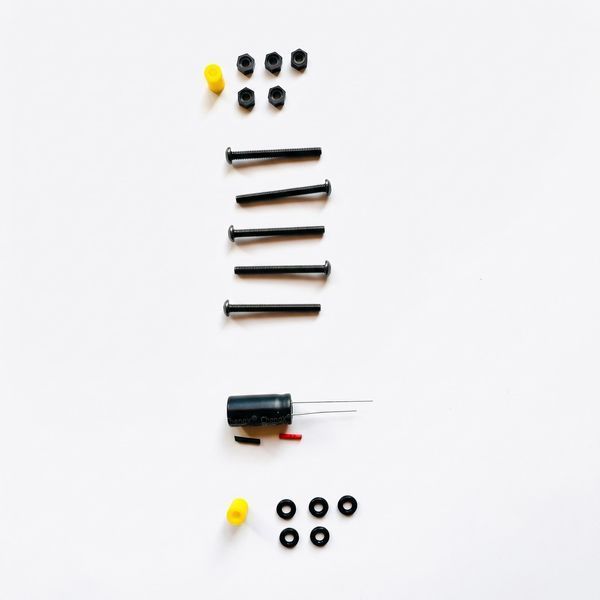

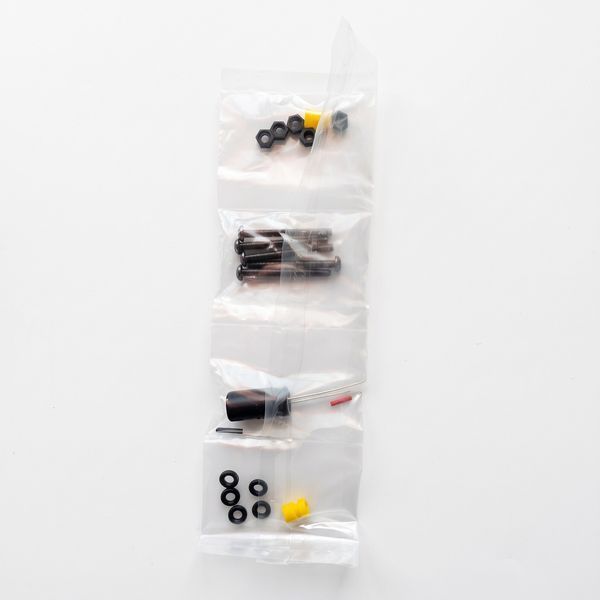

• Конденсатор 1000 мкФ 35 В и термоусадка — 1 шт
• Винты M3×30 мм — 5 шт., нейлоновые гайки M3 — 5 шт., резиновые кольца — 5 шт
• Силиконовые втулки — по 4 на каждой плате, плюс 2 запасные

Почему стоит заказать в IC Trade

• Честное название — не выдаём копию за SpeedyBee и прямо пишем, чем она отличается от оригинала
• Полный комплект — проверили на своём образце: все кабели, конденсатор и крепёж на месте
• Возможность возврата в течение 14 дней.
• В наличии, быстрая отправка по всей Украине

Что говорят владельцы F405 V4

Отзывы ниже — из зарубежных магазинов и форумов о SpeedyBee F405 V4 BLS 60A и платах той же схемы, не о нашем магазине.
Что нравится больше всего
Пилоты называют F405 V4 любимым стеком: «прочный, удобно паять, и 6 UART». Хвалят приложение — «удобно менять OSD и переключатели прямо в поле», а для больших рам коротко: «лучший вариант для дронов от 5 дюймов». Покупатели такой же платы без логотипа SpeedyBee пишут, что Bluetooth работает, а INAV 9.1 ставится без проблем.
Типичные сомнения
«Почему без коробки и логотипа?» — потому что это не оригинал SpeedyBee, а плата той же схемы. «Есть ли удержание высоты?» — в Betaflight его нет по задумке; для удержания высоты с барометром ставят INAV.
Упомянутые недостатки
Нет телеметрии регулятора на BLHeli_S — решается прошивкой Bluejay. В копиях встречаются единичные неисправные барометры, OSD или microSD, поэтому плату стоит проверить в Betaflight сразу после получения. Большинство историй о сгоревшем стеке — первое подключение без конденсатора или с шатким шлейфом между платами.

Полётный стек F405 V4 BLS 60A — схема SpeedyBee F405 V4 с регулятором 60 А для дронов 7–10″ на 3–6S. Заказывайте в IC Trade — полный комплект, в наличии.
